Cosa sono la stazione di rilavorazione SMD e la macchina da banco per bobine SMD?

Table of Content [Hide]

    Cosa significa riparazione SMD, CSP, BGA nella manutenzione elettronica?

    SMD: dispositivo a montaggio superficiale/componenti elettronici a montaggio superficiale

    Nel processo di produzione di componenti elettronici montati su superficie, ci sono sempre alcuni eventi negativi a causa di vari motivi, come saldatura vuota, cortocircuito e reazione. Quindi, deve essere riparato. Due prodotti diversi includono la riparazione di componenti SMD, come resistore patch, condensatore patch e QFN.

    CSP: dispositivo di imballaggio in scala di chip

    BGA: dispositivo di imballaggio array con griglia a sfera (classificazione dell'imballaggio BGA: imballaggio in plastica PBGA, confezione in ceramica CBGA, confezione in nastro TBGA).Seamark ZMPuò fornire il professionistaStazione di rilavorazione SMD BGA, Contattaci presto.


    Qual è il valore SIR?

    SIR: resistenza di isolamento superficiale (è richiesta un'elevata resistenza di isolamento tra i conduttori con una resistenza di isolamento simile sulla superficie del substrato isolante per dare un gioco completo alla funzione di circuito. È ampiamente utilizzato per misurare l'impatto degli inquinanti sull'affidabilità delle parti di assemblaggio).


    Principio di funzionamento della stazione di rilavorazione SMD

    Il principio di un sistema di riparazione dell'aria calda comune è: il flusso d'aria calda molto fine viene raccolto sui perni e sui rilievi dei dispositivi assemblati in superficie per fondere il giunto di saldatura o riflettare la pasta di saldatura per completare la funzione di smontaggio o saldatura. Allo stesso tempo, utilizzare un dispositivo meccanico sottovuoto dotato di una molla e un ugello in gomma per aspirare delicatamente il dispositivo quando tutti i giunti di saldatura si sciolgono. Il flusso d'aria caldo del sistema di riparazione dell'aria calda è realizzato da ugelli ad aria calda sostituibili di diverse specifiche e dimensioni. Il flusso d'aria calda esce da intorno alla testa di riscaldamento, non danneggia il substrato o i componenti circostante. Può essere facilmente smontato o saldato. Le differenza dei sistemi di riparazione di diversi produttori si trovano principalmente in diverse fonti di riscaldamento o in diverse modalità di flusso d'aria caldo. Alcuni ugelli rendono il flusso d'aria caldo intorno e nella parte inferiore del dispositivo, mentre altri spruzzano solo l'aria calda sopra il dispositivo. Dalla prospettiva di proteggere il dispositivo, è meglio scegliere il flusso d'aria intorno e nella parte inferiore del dispositivo. Per prevenire il warpage, è anche necessario selezionare il sistema di riparazione con la funzione di preriscaldamento del fondo. Dal momento che il giunto di saldatura è invisibile nella parte inferiore dei componenti, il sistema di riparazione deve essere dotato di un sistema di visione spettroscopica o sistema ottico a riflessione inferiore durante la risaldatura per garantire un allineamento accurato durante l'installazione.

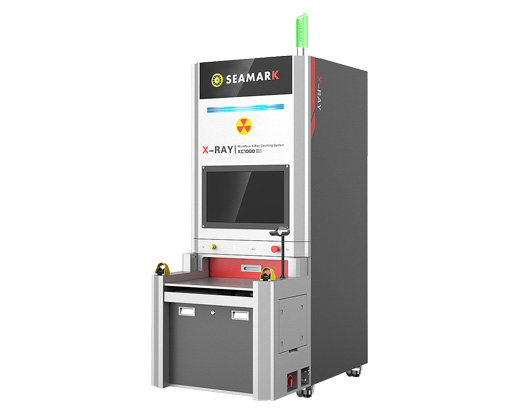

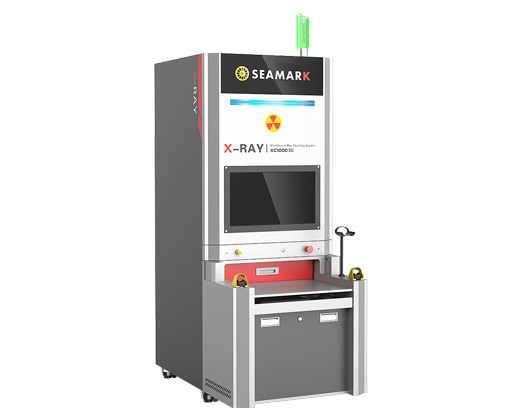

    Principio di funzionamento della macchina per il conteggio dei raggi X SMD

    Il numero di parti SMD può essere misurato con precisione utilizzando la relazione corrispondente tra il foro di guida della cinghia della parte e le parti, che può realizzare un conteggio conveniente e veloce. IlMacchina per il conteggio dei raggi XÈ un pezzo di attrezzature ausiliarie efficienti per la gestione dei materiali nella fabbrica SMT, in particolare per la ricezione e l'emissione di materiali nell'elaborazione verso l'esterno.


    Calcola automaticamente il numero di parti per facilitare il conteggio, l'emissione e il conteggio dell'inventario. Basso rumore operativo. Design Anti caduta della cintura del materiale. Possono essere conteggiate sia le direzioni positive che negative e il numero può essere preimpostato. Con un display a cristalli liquidi, è facile da leggere e da usare. Progettazione della piattaforma operativa umanizzata. Errore di conteggio ad alta precisione e piccolo.


    Seamark ZM è uno dei più professionaliProduttori di sistemi di ispezione a raggi xIn cina, chi può anche fornire la buona qualitàMacchina a raggi x in linea cinese, E macchine per la riparazione BGA e altri sistemi e macchine di ispezione.


    Caratteristiche della macchina da banco per bobine SMD

    (1) il contatore di parti completamente automatico ha le funzioni di funzionamento, precisione e velocità convenienti, il che migliora notevolmente l'efficienza e la qualità del lavoro sulla base della sostituzione del conteggio manuale.

    (2) con funzioni di ritorno della cinghia positiva e inversa, la velocità è regolabile. Errore di conteggio basso. Alta qualità.

    (3) può controllare completamente il numero di parti SMD in fabbrica, evitare scorte, piccoli volumi, è leggero ed è facile da trasportare.

    (4) progettato appositamente per le parti del nastro SMT, è possibile utilizzare qualsiasi dimensione.

    (5) il design della forma è conforme all'ergonomia.
