Riparazione PCBA

Le tendenze del mercato per la funzionalità del PCB sono aumentate e le dimensioni sono ridotte, la riparazione del PCBA è altamente specializzata ed esigente.


Questo ha portato la riparazione manuale delle pistole ad aria calda che sono difficili, allo stesso tempo il tasso di successo è inferiore. So a adattoMacchina della stazione di rilavorazioneÈ essenziale per la riparazione di chip più grandi e piccoli. L'uscita dell'aria calda della stazione di rilavorazione BGA è uniforme e la temperatura di riscaldamento può essere controllata con precisione. La differenza di temperatura dell'aria è controllata entro 1 grado. Il riscaldamento a curva multisegmento viene utilizzato per realizzare la saldatura a riflusso parziale delStazione di rilavorazione PCBPer raggiungere lo scopo della riparazione.


Stazioni di rilavorazione BGA realizzate daSeamark ZMSono dotati di un sistema di allineamento ad alta definizione, anche piccoli chip come 0.6*0.6mm possono essere allineati con precisione. Allo stesso tempo, la nostra stazione di rilavorazione BGA visiva completamente automatica è adatta per PCBA e IC di grandi dimensioni, come la riparazione della scheda di comunicazione 5G.


La squadra Seamark ZM fornisce sempre più macchine per i nostri clienti, non solo per prodotti elettronici generali, ma anche i prodotti di promozione per diversi tipi di campi.


Confronto della stazione di rilavorazione

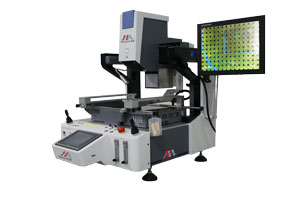

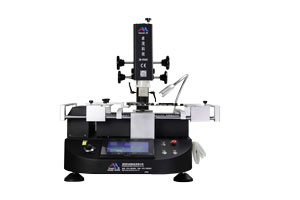

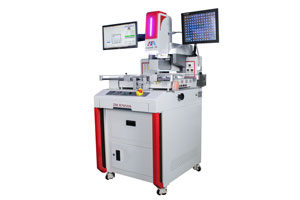

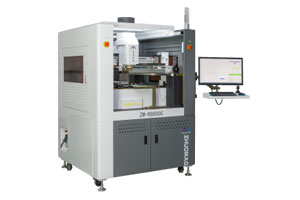

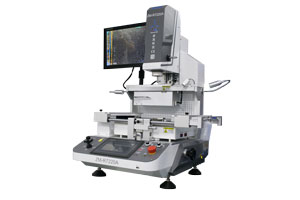

ZM-R5860ZM-R7220AZM-R730AZM-R7830AZM-R7850AZM-R8650
AC220V ± 10% 50/60HzAC220V ± 10% 50/60HzAC380V ± 10% 50/60HZAC380V ± 10% 50/60HZAC380V ± 10% 50/60HzAC380V ± 10% 50/60Hz
5.0KW(Max), riscaldatore superiore (0.8KW) , riscaldatore inferiore (1.2KW), preriscaldatore IR (2.7KW), altro (0.3KW)5.65KW(Max), riscaldatore superiore (1.45KW) riscaldatore inferiore (1.2KW), preriscaldatore IR (2.7KW), altro (0.3KW)7.75KW(Max), riscaldatore superiore (1.45KW) riscaldatore inferiore (1.2KW), preriscaldatore IR (4.8KW), altro (0.3KW)7.15KW(Max), riscaldatore superiore (1.45KW) riscaldatore inferiore (1.2KW), preriscaldatore IR (4KW), altro (0.5KW)9.85KW(Max), riscaldatore superiore (1.45KW) riscaldatore inferiore (1.2KW), preriscaldatore IR (6.6KW), altro (0.6KW)22KW(Max), riscaldatore superiore (2KW)
Riscaldatore inferiore (2KW), preriscaldatore IR (16KW), altro (2KW)
415x370mm( Max );412*370mm(Max);6*6mm(Min)632*520mm(Max); 6*6mm(Min)565*467mm(Max); 6*6mm(Min)635*520mm(Max);6*6mm(Min)660*600mm(Max);10*10mm(Min)
60x60mm( Max ); 0.6x0.6mm(Min)60*60mm(Max);2*2mm(Min)80*80mm(Max); 3*3mm(Min)80*80mm(Max); 2*2mm(Min)80*80mm(Max);2*2mm(Min)100*100mm(Max);1*1mm(Min)
280x380mm285*375mm570*435mm500*380mm565*435mm640*520mm
Y/ZZZX/Y/ZX/Y/ZX/Y/Z
115558
Touch Screen HD da 7"Touch Screen HD da 7"Pannello touch HD da 10 "(1080P 16:9)Pannello touch HD da 8"Operazioni di intelligenza del ComputerOperazioni di intelligenza del Computer
Sistema di controllo del riscaldamento autonomo V1(software copyright)Sistema di controllo del riscaldamento autonomo V2(software copyright)Modulo di controllo della temperatura Panasonic PLC +Modulo di controllo della temperatura Panasonic PLC +PC industriale + controllo del movimentoSistemaSistema di controllo del servomotore per PC industriale
/Display industriale SD da 15 "(schermo anteriore 720P)Display industriale HD da 15 "(1080P 16:9)Display industriale HD da 15 "(1080P 16:9)Display industriale HD da 15 "(1080P 16:9) display SD da 18.5"Display SD da 24"
Punto LaserSistema di imaging digitale SD da 2 milioni di Pixel, zoom ottico automatico con indicatore laser a punto rossoSistema di imaging digitale HD da 2 milioni di Pixel, zoom ottico automatico con indicatore laser a punto rossoSistema di imaging digitale HD da 2 milioni di Pixel, zoom ottico automatico con indicatore laser a punto rossoSistema di imaging digitale HD da 2 milioni di Pixel, zoom ottico automatico con indicatore laser a punto rossoAllineamento della visione da 2 milioni di pixel
/Fotocamera rimovibile 50x50mm( Max)Fotocamera rimovibile 50x50mm( Max)Fotocamera rimovibile 50x50mm( Max)Fotocamera rimovibile 50x50mm( Max)100x100mm( Max)
ManualeAutomaticoAutomaticoAutomaticoAutomaticoCompletamente automatico
/± 0.02mm± 0.01mm± 0.01mm± 0.01mm± 0.025mm
Termocoppia di tipo K controllo ad anello chiuso con precisione fino a ± 3 ℃Termocoppia di tipo K controllo ad anello chiuso con precisione fino a ± 3 ℃Termocoppia di tipo K controllo ad anello chiuso con precisione fino a ± 1 ℃Termocoppia di tipo K controllo ad anello chiuso con precisione fino a ± 1 ℃Termocoppia di tipo K controllo ad anello chiuso con precisione fino a ± 1 ℃Termocoppia di tipo K (ad anello chiuso), controllo della temperatura indipendente di ogni unità, precisione della temperatura fino a ± 1 ℃
/NoSemiautomatico
Scanalatura a V con dispositivo universaleScanalatura a V con dispositivo universaleScanalatura a V con dispositivo universaleScanalatura a V con dispositivo universaleScanalatura a V con dispositivo universale (il dispositivo sagomato può essere personalizzato)Apparecchio universale a forma di L (il dispositivo sagomato può essere personalizzato)
L635 * W620 * H655mmL685 * W633 * H850mmL1000 * W835 * H960mmL810 * W1100 * H960mmL835 * W960 * H1640mmL1235 * W1215 * H1850mm
43.5KG76KG130.5KG151KG218.5KG660KG
Spessore scheda PCBA 0.5-2.5mm, passo minimo 0.15mmSpessore scheda PCBA 0.5-2.5mm, passo minimo 0.15mmSpessore scheda PCBA 0.5-2.5mm, passo minimo 0.15mmSpessore scheda PCBA 0.5-2.5mm, passo minimo 0.15mmSpessore scheda PCBA 0.5-2.5mm, passo minimo 0.15mmSpessore scheda PCBA 0.5-4mm, passo minimo 0.15mm
NoNoNoNo
NoNoNoSì (0,6 mpa)
NoNoNoNo
ZM-R5860ZM-R7220AZM-R730AZM-R7830AZM-R7850AZM-R8650
